Estou de volta!!!

Estava há bastante tempo sem visitar o fórum e sem montar nada há uns 3 anos. Praticamente vendi quase tudo relacionado ao plasti. Não tinha mais paciência para montar nada. Mas assim mesmo fiquei com alguns modelos e aos poucos estou voltando.

Minha mulher tem uma plotter de recorte de vinil Silhouette e nunca dei muita bola para a máquina, até que comprei um kit de um tiger na 1:35 e vendo ela trabalhar na máquina pensei se essa máquina  seria útil para a confecção de máscaras e o resultado foi... Sim!!! Funciona que é uma beleza!

Vou postar aqui meus testes com as máscaras que vou utilizar no Tiger Italeri que está a caminho:

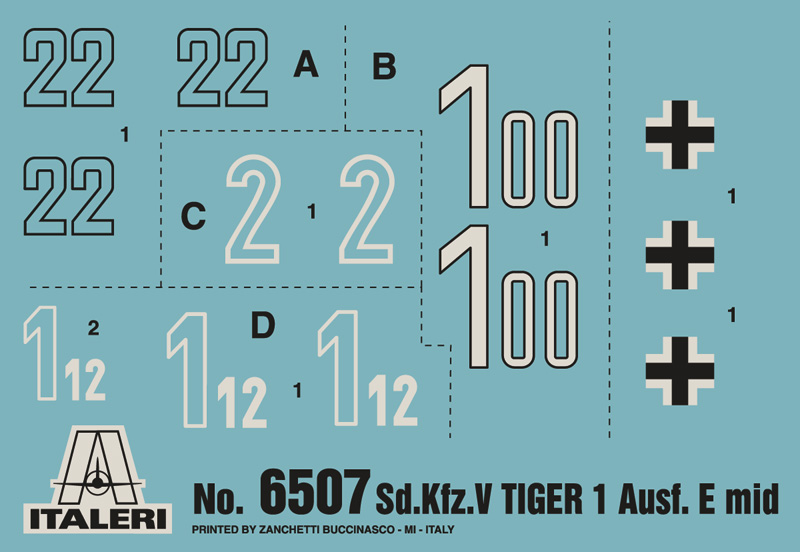

Partindo desta folha de decalques:

Editei a folha no CorelDraw e enviei para a Silhouette. Inicialmente apenas rasterizei a imagem, e ficou uma bost@. A máquina ficava louca tentando seguir um contorno todo serrilhado e irregular. Resolvi fazer o desenho no AutoCAD, porque tenho mais afinidade do que com o Corel. Outra porcaria, o AutoCAD cria splines para as curvas e quando exporto para o programa da Silhouette estas curvas se transformam em milhares de segmentos que fazem a máquina ficar louca. Resultado... voltei para o Corel. Consegui criar linhas com contornos geométricos mais suaves, o problema é que a versão gratuita do Silhouette Studio não abre arquivos no formato do Corel nem Ilustrator, já fazem de sacanagem. Tive que salvar do Corel no formato DXF do AutoCAD e aí, caí no mesmo problema dos milhares de segmentos das splines do AutoCAD. Resolvi então comprar a versão paga do Silhouette Studio, aí a coisa se resolveu. Parece que com a versão paga a máquina virou outra, cortando linhas no vinil com 0,3mm de espessura.

Iniciei os testes com pedaços de vinil que já tinha para testar a capacidade da máquina para cortar coisas pequenas com precisão. levei alguns dias para me acertar com os ajustes da máquina. Comprei então um vinil translúcido que facilita muito a visão do que está sendo mascarado. Aqui embaixo está a folha de vinil já cortada:

Primeiro eu removi os retângulos com as silhuetas das máscaras.

Colei os retângulos e alinhei as máscaras internas para pintar as bordas das letras de preto. Não foi difícil alinhar, foi só colocar o vinil sem fazer pressão ir arrastando bem de leve os preenchimentos internos. Quando ficaram no lugar foi só pressionar sem deixar deslizar.

Abaixo já com a pintura em cor preta tinta poliéster automotiva.

Comecei a retirada das máscaras do preenchimento. Tentei inicialmente remover a máscara com um pedaço de fita durex, mas não deu muito certo.

Parti então para a remoção com a ponta do estilete, tomando muito cuidado com a pintura. Qualquer toque da ponta do estilete na superfície pintada já é suficiente para aranhar a pintura.



Depois eu descobri que não é preciso levantar o vinil pela borda, basta espetar a ponta do estilete ou de um alfinete no meio do vinil e bem de leve empurrar que ele descola. Isso tudo porque os máscaras são muito pequenas. estas linhas de contorno tem 0,3 mm.

Abaixo as máscaras já removidas:

O processo de pintura da cruz alemã é diferente, como vou mostrar mais abaixo.

Na foto abaixo, eu estou colocando as máscaras que foram feitas para proteger a pintura, pois eu estou considerando que o mascaramento é feito antes da pintura do kit. Ou seja, aplico o primer pinto de branco, faço a pintura das insígnias, e depois pinto o kit, após a pintura do kit removo tudo. Isso é apenas um teste, posso fazer as máscaras para pintura posterior também.

Vejam acima que mantive todas as máscaras retangulares, exceto a da cruz.

No final ficou assim:

Agora com as máscaras protegendo a pintura que foi feita, eu posso remover as máscaras retangulares, que serviram como gabarito para alinhar as máscaras de proteção da pintura:

Agora faço a pintura do kit.

Ao final eu removo as máscaras. Observe abaixo que eu não removo a máscara pela borda, pois o risco de arranhar a pintura é muito grande. Eu apenas espeto o vinil de leve e empurro que ele já descola.




Esse foi o resultado final



Conclusões:

Ainda preciso melhorar as máscaras internas, pois em alguns casos tive problemas de alinhamento que deixaram uma listra branca aparecendo por fora dos contornos. Pensei em fazer este método de pintar com as máscaras antes da pintura principal, pois se algo de errado acontecesse ficaria mais fácil corrigir. O que mais pode dar errado são os erros de alinhamento, mais isso só é descoberto depois de remover as máscaras de proteção, então como visto, não faz diferença entre pintar antes ou depois, além de tornar o processo mais complicado e com um agravante do vinil acabar aderindo com mais força caso fique muito tempo colado. Pois vamos supor que seja feita a máscara e não se mexa no kit por algum tempo, isso pode dar problema depois para remover o vinil.

Bom, sugestões e críticas são muito bem vindas para a melhoria desta técnica. Quem sabe dando certo eu posso até iniciar uma fabricação para atender aos colegas, pois com o dólar do jeito que está fica difícil adquirir estes itens de fora.

Além disso máscaras dão outro aspecto ao plastimodelo, o processo é até mais rápido que o uso de decalques e permite explorar várias técnicas de desgastes, pintura desbotada e até mesmo falhas na pintura que podem dar a impressão de que o veículo ou aeronave foi pintado às pressas. Sem contar que não tem problema de silvering, wash que não pega em cima do decalque, decalques grossos ou quebradiços, e mesmo ter um modelo todo desgastado com decalques com pintura novinha parecendo um brinquedo.

Last edited by Renato Ferreira
Original Post

Replies sorted oldest to newest

Bom dia !

Renato Ferreira, também tenho acesso a uma dessas fantásticas maquinetas e realmente muito pode ser feito.

Recomendo usar o inkscape e gratuito e substitui o corel, e existe bastante informação na net.

Realmente ela aceita o dxf, Após exportar, abra o Silhouette Studio e clique em Arquivo > Importar para a Biblioteca >
(Altere a extensão para Dxf) e listará seu arquivo.

ou importe o desenho utilizando a opção Arquivo> Mesclar.

Mas realmente o software pro dela melhora bastante.

Fiz uma base de corte caseira para ela assim economizo na original.

Da mesma forma que existe vinil de espessuras diferentes, existe vinil de médio e baixo tack, ou seja com a cola não tão forte.

Também não visualizo as imagens.

Marcio Bernardi

Vi cortarem estireno mas não tentei, fiquei com receito de forçar muito a maquina.  Já existe versões dela mais forte, e a minha e a primeira versão.

Veja que trabalhos bacanas com ela.

  https://www.rmweb.co.uk/commun...ouette-cameo-cutter/

Abraço.

Bom dia !

Renato Ferreira, também tenho acesso a uma dessas fantásticas maquinetas e realmente muito pode ser feito.

Recomendo usar o inkscape e gratuito e substitui o corel, e existe bastante informação na net.

Realmente ela aceita o dxf, Após exportar, abra o Silhouette Studio e clique em Arquivo > Importar para a Biblioteca >
(Altere a extensão para Dxf) e listará seu arquivo.

ou importe o desenho utilizando a opção Arquivo> Mesclar.

Mas realmente o software pro dela melhora bastante.

Fiz uma base de corte caseira para ela assim economizo na original.

Da mesma forma que existe vinil de espessuras diferentes, existe vinil de médio e baixo tack, ou seja com a cola não tão forte.

Também não visualizo as imagens.

Marcio Bernardi

Vi cortarem estireno mas não tentei, fiquei com receito de forçar muito a maquina.  Já existe versões dela mais forte, e a minha e a primeira versão.

Veja que trabalhos bacanas com ela.

  https://www.rmweb.co.uk/commun...ouette-cameo-cutter/

Abraço.

Eu tenho o inkscape instalado, mas não me acertei com ele. Mas vou seguir seu conselho e estudar mais o software.

O problema do dxf é que se você enviar para a máquina geometrias como retas, círculos e arcos, ou seja geometrias que podem ser representadas por funções matemáticas ela corta de boa. Mas curvas irregulares, ela transforma em pequenos segmentos de reta, aí o movimento da máquina fica horrível, faz um barulho enorme. Se usar o recurso de simplificar as curvas, também fica uma bosta. Já o formato do corel draw ela corta tranquilo. Essa opção mesclar não conheço, vou fazer desta forma e ver se melhora, embora eu tenha ficado muito satisfeito com os resultados no Corel.

Sim existem vinis com três aderências diferentes, quanto mais detalhes e menores recortes, maior tem que ser a adesão no liner, senão a faca da ploter acaba arrancando a peça, eu tentei inicialmente com a máscara de transferência azul de médio tack. Com os parâmetros minimos de velocidade, força e profundidade não funcionou. As peças menores foram arrastadas pela faca. E a faca é nova. Eu vou tentar com máscara azul de alto tack, pois o vinil que usei foi o de espessura mais comum.

Bom dia !

Renato Ferreira, também tenho acesso a uma dessas fantásticas maquinetas e realmente muito pode ser feito.

Recomendo usar o inkscape e gratuito e substitui o corel, e existe bastante informação na net.

Realmente ela aceita o dxf, Após exportar, abra o Silhouette Studio e clique em Arquivo > Importar para a Biblioteca >
(Altere a extensão para Dxf) e listará seu arquivo.

ou importe o desenho utilizando a opção Arquivo> Mesclar.

Mas realmente o software pro dela melhora bastante.

Fiz uma base de corte caseira para ela assim economizo na original.

Da mesma forma que existe vinil de espessuras diferentes, existe vinil de médio e baixo tack, ou seja com a cola não tão forte.

Também não visualizo as imagens.

Marcio Bernardi

Vi cortarem estireno mas não tentei, fiquei com receito de forçar muito a maquina.  Já existe versões dela mais forte, e a minha e a primeira versão.

Veja que trabalhos bacanas com ela.

  https://www.rmweb.co.uk/commun...ouette-cameo-cutter/

Abraço.

o indicado normalmente é a Cameo, deve ser mais forte

poutz que legal o link, ja salvei aqui, obrigado.

em tempo, 2900 em até 10x s/juros na amazon com frete grátis no prime

Last edited by Marcio Bernardi

Pessoal vejam por favor se as imagens já aparecem.

Curioso é que as duas primeiras, da caixa do Tiger e da folha de decais, aparecem. As outras não. Estas duas primeiras estão abrigadas em um site diferente das demais?

@Sidney posted:

Curioso é que as duas primeiras, da caixa do Tiger e da folha de decais, aparecem. As outras não. Estas duas primeiras estão abrigadas em um site diferente das demais?

Sim, as duas estão no site da Italeri, as outras em minha conta do Google fotos. Mas fiz da mesma maneira que sempre postei. Copiei o link com o endereço da imagem e clolei na caixa do ícone de inserir/editar imagem. Para mim aparece, tanto no Chrome quanto no Edge e tanto no PC quanto no smart phone.
